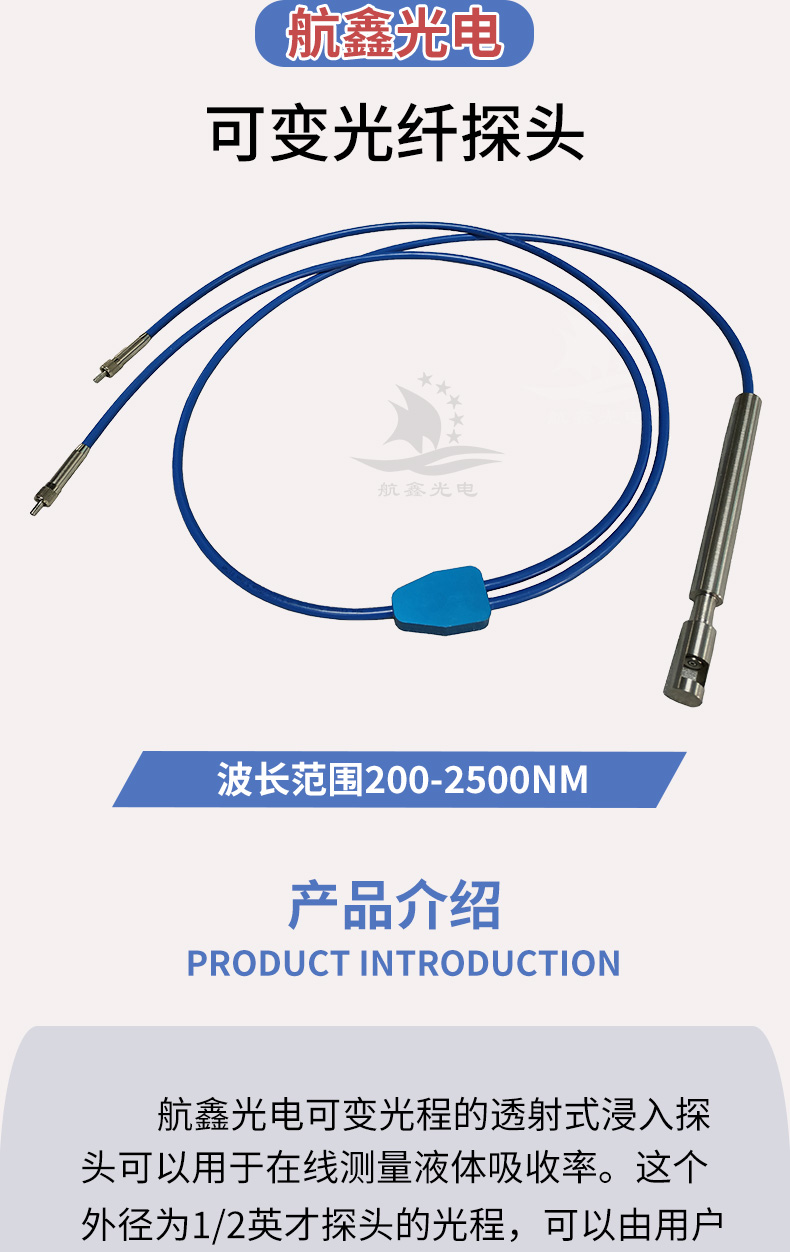

可变光纤探头
详细信息
：
可变光纤探头：200-2500nm 光学范围
产品介绍

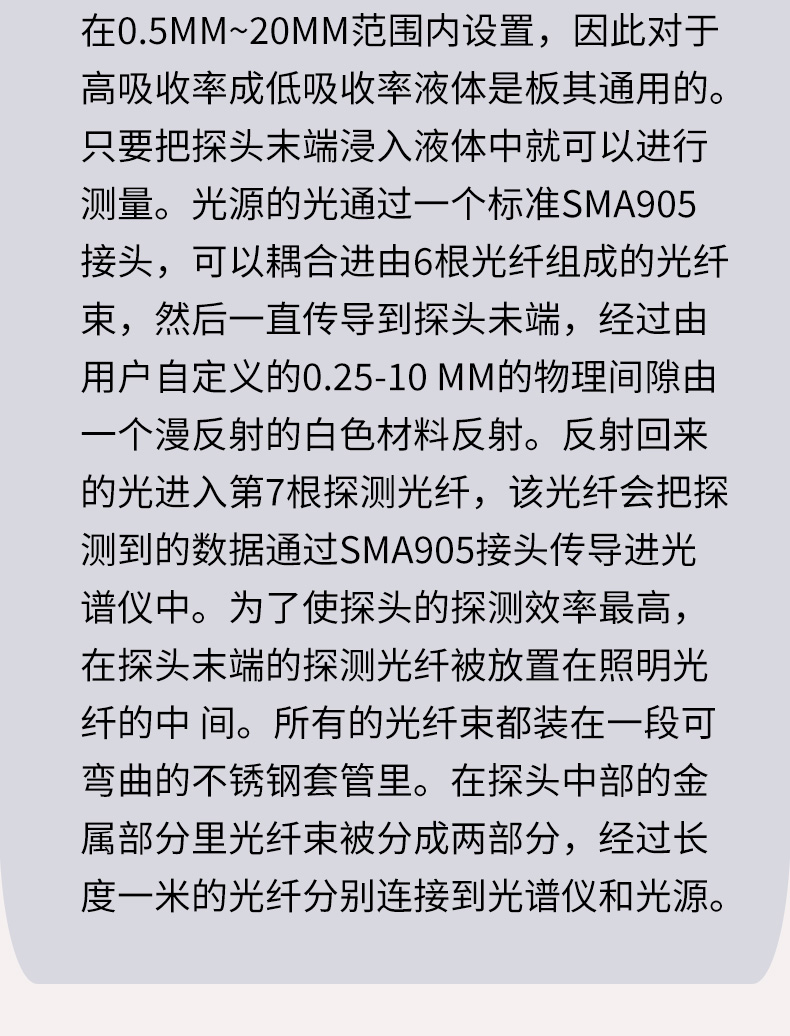

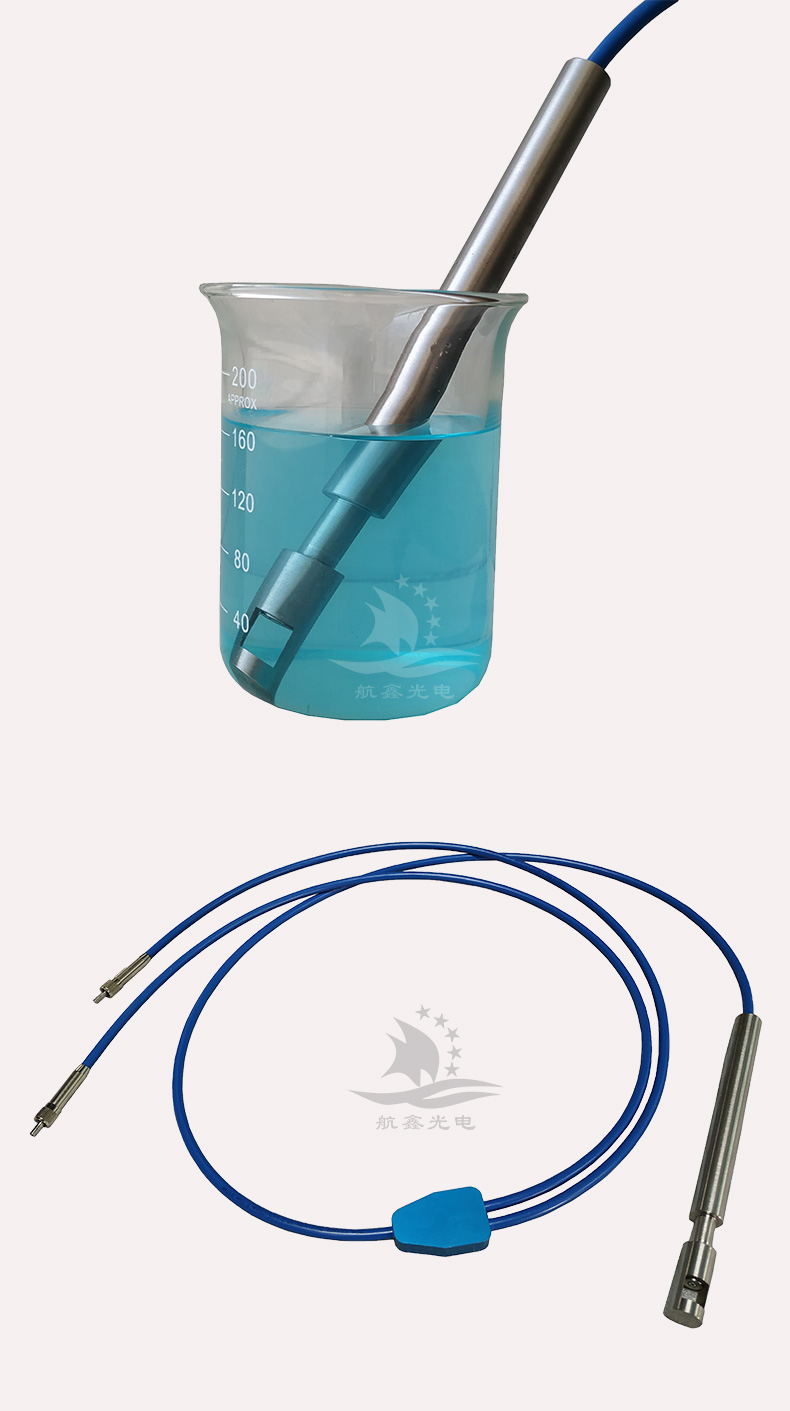

航鑫光电可变光程的透射式浸入探头可以用于在线测量液体吸收率。这个外径为 1/2 英寸探头的光程，可以由用户在 0.5MM~20MM 范围内设置，因此对于高吸收率或低吸收率液体是极其通用的。只要把探头末端浸入液体中就可以进行测量。光源的光通过一个标准 SMA905 接头，可以耦合进由 6 根光纤组成的光纤束，然后一直传导到探头末端，经过由用户自定义的 0.25-10 MM 的物理间隙由一个漫反射的白色材料反射。反射回来的光进入第 7 根探测光纤，该光纤会把探测到的数据通过 SMA905 接头传导进光谱仪中。为了使探头的探测效率最高，在探头末端的探测光纤被放置在照明光纤的中间。所有的光纤束都装在一段可弯曲的不锈钢套管里。在探头中部的金属部分里光纤束被分成两部分，经过长度一米的光纤分别连接到光谱仪和光源。

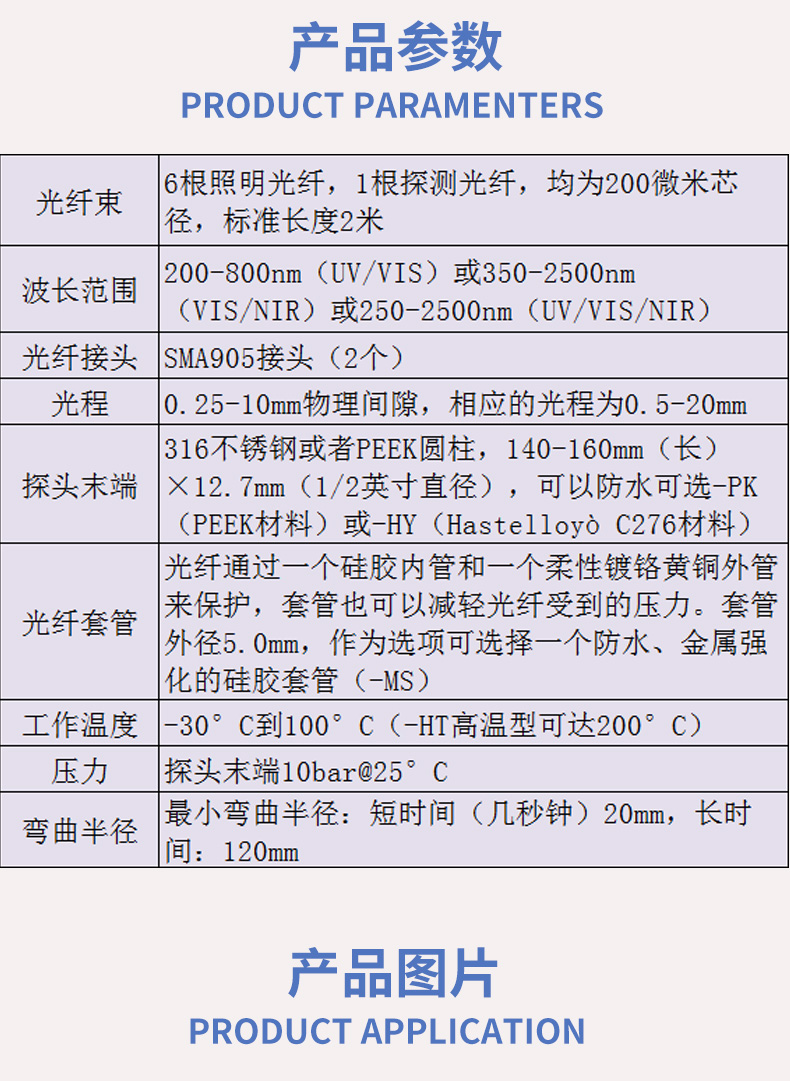

产品参数
|
项目
|
参数
|
|
光纤束
|
6 根照明光纤，1 根探测光纤，均为 200 微米芯径，标准长度 2 米
|
|
波长范围
|
200-800nm（UV/VIS）或 350-2500nm（VIS/NIR）或 250-2500nm（UV/VIS/NIR）
|
|
光纤接头
|
SMA905 接头（2 个）
|
|
光程
|
0.25-10mm 物理间隙，相应的光程为 0.5-20mm
|
|
探头末端
|
316 不锈钢或者 PEEK 圆柱，140-160mm（长）×12.7mm（1/2 英寸直径），可以防水可选 - PK（PEEK 材料）或 - HY（Hastelloyò C276 材料）
|
|
光纤套管
|
光纤通过一个硅胶内管和一个柔性镀铬黄铜外管来保护，套管也可以减轻光纤受到的压力。套管外径 5.0mm，作为选项可选择一个防水、金属强化的硅胶套管（-MS）
|
|
工作温度
|
-30°C 到 100°C（-HT 高温型可达 200°C）
|
|
压力
|
探头末端 10bar@25°C
|
|
弯曲半径
|
最小弯曲半径：短时间（几秒钟）20mm，长时间：120mm
|
